Aluminium to materiał, który od dziesięcioleci jest fundamentem lekkich, wytrzymałych konstrukcji lotniczych. Dobrze dobrany stop, poprawnie obrobiony i sprawdzony w produkcji daje bezpieczeństwo i trwałość, których oczekuje branża lotnicza. W tym artykule przyjrzymy się praktycznym regulacjom, normom i procedurom stosowanym przy produkcji elementów z aluminium przeznaczonych dla lotnictwa. Omówię wymagania techniczne, dokumentację, badania i typowe problemy, które spotykam w pracy z producentami i projektantami.
Standardy dotyczą wielu obszarów naraz: składu chemicznego stopów, ich właściwości mechanicznych, tolerancji wymiarowych, parametrów cieplnych procesów obróbki i procedur weryfikacji. W praktyce oznacza to, że każda partia materiału powinna mieć udokumentowane pochodzenie, badania laboratoryjne i oznakowanie umożliwiające śledzenie. Dla branży lotniczej to nie jest tylko formalność — to gwarancja, że element wykona zaplanowaną funkcję przez długi czas, bez ryzyka zmęczenia materiału czy korozji międzymetalicznej.
W Polsce i w Europie obowiązują kombinacje norm międzynarodowych i krajowych. Stosuje się uznane specyfikacje, jak normy EN, AMS czy też amerykańskie specyfikacje ASTM. W archiwizacji dokumentów liczy się nie tylko wynik, ale też metoda badania. Z mojego doświadczenia, producenci komponentów lotniczych na ogół wdrażają procedury zgodne z wieloma normami jednocześnie — tak, by klient w każdym kraju mógł być pewien jakości. W kolejnych sekcjach opowiem o konkretnych normach, chemii stopów i wymaganiach mechanicznych.
W praktyce najczęściej spotkasz normy EN, AMS, ASTM oraz PN-EN. Ich wybór zależy od projektu i oczekiwań klienta. Ważne, by specyfikacja zamówienia jasno określała, które normy są wiążące.
Specyfikacja ASTM B209 aluminium lotnicze dotyczy płaskich produktów aluminiowych, takich jak blachy i taśmy. Określa skład, tolerancje i wymagania co do sprawozdań laboratoryjnych.
Różnice są w szczegółach badań i terminologii. Wybór standardu często zależy od rynku docelowego i preferencji klienta.
Stopień kontroli składu chemicznego i właściwości mechanicznych jest wysoki. Lotnictwo korzysta głównie z grup stopów serii 2xxx, 6xxx i 7xxx — każdy ma inne zalety: wyższą wytrzymałość, dobrą obrabialność lub odporność na korozję. Wymagania obejmują tolerancje procentowe pierwiastków, maksymalną zawartość zanieczyszczeń i dopuszczalne odchyły wytrzymałości na rozciąganie, granicy plastyczności czy udarności.
Dokumenty dostawy muszą zawierać wyniki prób mechanicznych dla każdej partii. Testy te potwierdzają, że materiał osiąga deklarowane parametry w różnych kierunkach walcowania. W praktyce, inżynier projektujący użyje danych z normy materiałowej, ale zaleca też stosowanie bezpiecznych współczynników zapasu zmęczeniowego oraz uwzględnienie procesu obróbki cieplnej, który może zmienić właściwości.
Z mojego doświadczenia, kluczowe jest przeprowadzenie prób na reprezentatywnych próbkach i dokumentowanie historii obróbki cieplnej. To ułatwia rozwiązywanie problemów w późniejszych etapach produkcji i eksploatacji.
Najczęściej 2024 (seria 2xxx), 6061/6063 (seria 6xxx) oraz 7075 (seria 7xxx) — każdy z nich ma określone zastosowania.
Normy wymagają podania granicy plastyczności, wytrzymałości na rozciąganie i wydłużenia przy zerwaniu, często w próbach wykonanych w określonych kierunkach.
Tolerancje wymiarowe definiują, jak daleko komponent może odbiegać od rysunku technicznego, zanim zostanie uznany za niezgodny. W lotnictwie tolerancje są zwykle bardziej rygorystyczne niż w innych branżach. Dotyczą grubości blach, szerokości taśm, prostoliniowości profili czy promieni gięcia. Interpretacja tabel tolerancji wymaga znajomości standardów producenta materiału oraz specyfikacji klienta.
Dla części nośnych i struktur lotniczych marginesy błędu są bardzo małe. Stąd istotna jest kontrola procesu produkcyjnego już na etapie walcowania, ekstruzji i obróbki skrawaniem. Z mojego doświadczenia, wielu problemów można uniknąć przy dobrej komunikacji między działem jakości a produkcją — np. ustalając dopuszczalne szlify czy miejsca, gdzie tolerancje mogą być poluzowane bez wpływu na bezpieczeństwo.
Praktyczne wskazówki:

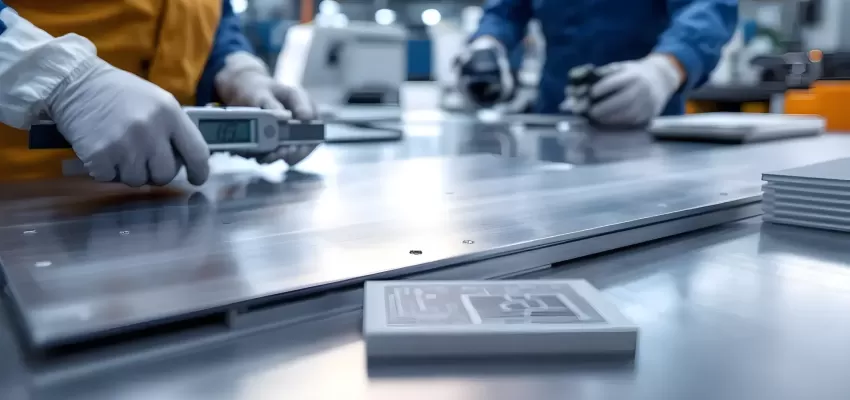

Dokładność profili lotniczych mierzy się przy użyciu przyrządów kalibrowanych, skanerów 3D i miar precyzyjnych. Pomiar powinien uwzględniać odkształcenia sprężyste wynikające z obróbki.
Normy producentów, specyfikacje klienta oraz standardy EN/PN-EN określają obowiązujące tabele. Zawsze sprawdź, które tabele są odniesieniem w zamówieniu.

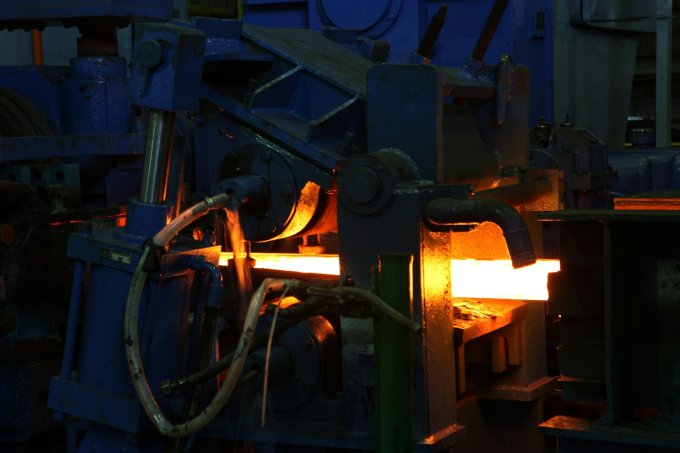

Kluczowe procesy to walcowanie, ekstruzja, obróbka cieplna, gięcie i obróbka skrawaniem. Każdy z nich wpływa na mikrostrukturę i właściwości mechaniczne. Obróbka cieplna, na przykład wyżarzanie czy starzenie, może znacząco zmienić wytrzymałość i odporność na pękanie. Walcowanie i ekstruzja wpływają na kierunkowość właściwości — dlatego wiele badań wykonuje się w kierunku zgodnym i poprzecznym do procesu.
Z doświadczenia wiem, że producenci muszą utrzymywać stałą kontrolę parametrów procesów — temperatury, prędkości walcowania, składu chłodziwa. Nieregularności w tym obszarze często prowadzą do odchyleń od norm i problemów przy montażu. W praktyce warto ustalić punkty kontrolne i akceptacyjne w procesie technologii, które będą objęte dokumentacją partii.
Procesy takie jak rolowanie, normalizowanie czy starzenie wpływają na rozmieszczenie faz i ziarno, co przekłada się na twardość i odporność na zmęczenie.
Walcowanie wpływa na orientację ziarna, co zmienia parametry mechaniczne kierunkowo; ekstruzja definiuje kształt i wewnętrzne naprężenia.
Kontrola jakości łączy badania chemiczne, mechaniczne oraz nieniszczące. Standardowa praktyka to sprawdzenie certyfikatów producenta, wykonanie badań potwierdzających skład i właściwości oraz przeprowadzenie inspekcji wizualnej i wymiarowej. Testy nieniszczące, jak badania penetracyjne, ultradźwiękowe czy rentgenowskie, wykrywają wady wewnętrzne i powierzchniowe.
W mojej praktyce najbardziej efektywne jest łączenie kontroli przy odbiorze z kontrolą procesu. Dzięki temu można wychwycić błędy wcześniej i wprowadzić korekty. Dokumentacja powinna zawierać wyniki wszystkich badań, numery partii, warunki obróbki i oznaczenia. To ułatwia śledzenie i przeprowadzanie audytów.
Zwykle analiza składu (spektrometria), próby rozciągania, twardości i, dla krytycznych elementów, badania udarności i zmęczeniowe.
Typowe metody to UT (ultradźwięki), RT (rentgen), PT (penetrujące) i MT (magnetyczne), w zależności od rodzaju defektów.
Użyj formatów potwierdzonych przez zamawiającego, przechowuj raporty cyfrowo i papierowo, dołącz fotografie i numery partii.
Sprawdź również: Jak wdrożyć procedury zgodne z ISO 14001 w przemyśle aluminiowym?
Dostawca powinien dostarczyć świadectwo zgodności materiałowej, deklarację chemiczną, wyniki prób mechanicznych i raporty badań nieniszczących. Dla produktów lotniczych często wymaga się certyfikatów 3.1 lub 3.2 według EN 10204, które potwierdzają zgodność każdej partii z zamówioną specyfikacją.
W praktyce dobry kontrakt wymaga także śledzenia procesu produkcyjnego: numery wsadu, daty obróbki, miejsce wykonania badań. W razie reklamacji to właśnie dokumentacja pozwala szybko odnaleźć przyczynę i wdrożyć korekty. Z mojego doświadczenia jasno ustalone wymagania dokumentacyjne skracają czas reakcji i zmniejszają ryzyko niezgodności po stronie klienta.
Świadectwa zgodności EN 10204 (3.1 lub 3.2), raporty z analiz chemicznych i wyników badań mechanicznych.
Użyj systemu ERP lub rejestru partii z unikalnym oznakowaniem i archiwizacją wyników badań.
Wybierając dostawcę, zwracaj uwagę na doświadczenie w branży lotniczej, posiadane certyfikaty jakości (np. EN 9100) oraz wcześniejsze referencje. W specyfikacji zamówienia jasno określ normy, wymagane certyfikaty, metody badań i kryteria akceptacji. Warto też uwzględnić wymagania dotyczące śledzenia partii i sposobu pakowania, które minimalizują ryzyko uszkodzeń w transporcie.
W mojej praktyce jednym z najczęstszych problemów jest brak precyzyjnych zapisów w zamówieniu, co prowadzi do nieporozumień. Proste, konkretne zapisy oszczędzają czas i koszty, a także ułatwiają rozliczenia reklamacyjne.
Standardy i procedury dotyczące aluminium w lotnictwie są złożone, ale klarowne. Ich celem jest bezpieczeństwo, powtarzalność i możliwość śledzenia materiału od surowca do gotowego elementu. Z perspektywy praktyka najważniejsze są: precyzyjna specyfikacja, rzetelna dokumentacja i stała kontrola procesów. Jeśli zwrócisz na to uwagę przy projektowaniu i zamawianiu komponentów, unikniesz większości problemów i otrzymasz materiał zgodny z oczekiwaniami.
Q: Jakie dokumenty powinien mieć materiał lotniczy? A: Świadectwo zgodności EN 10204 (3.1/3.2), raporty chemiczne i mechaniczne, raporty NDT.
Q: Czy normy amerykańskie mają zastosowanie w Europie? A: Tak, często są stosowane obok norm europejskich, zwłaszcza gdy klient wymaga konkretnej specyfikacji, np. ASTM B209 aluminium lotnicze.
Q: Jak dbać o dokładność profili lotniczych? A: Stosować kalibrację narzędzi, kontrolę procesu ekstruzji/walcowania, pomiary 3D i ścisłą kontrolę wymiarową.
Q: Co obejmuje kontrola jakości przy odbiorze materiału? A: Weryfikację dokumentacji, badania wymiarowe, analizy chemiczne, próby mechaniczne i testy nieniszczące, jeśli są wymagane.
