Dokumentacja techniczna profili aluminiowych to zestaw dokumentów, który łączy rysunki, dane materiałowe, procedury produkcyjne i raporty kontroli. Dobrze przygotowany pakiet daje pewność klientowi i producentowi — minimalizuje reklamacje, przyspiesza produkcję i ułatwia zgodność z normami. W praktyce to nie tylko papier: to narzędzie śledzenia partii, planowania obróbki, odbioru i serwisu. W tym artykule przeprowadzę cię krok po kroku przez elementy, które powinny znaleźć się w kompletnym zestawie, wskażę, jak tworzyć jasne instrukcje produkcji, jak organizować kompletacja kart technicznych, oraz jakie wymogi zgodności spełniać.
Dokumentacja powinna zaczynać się od strony tytułowej i spisu treści, dalej zawierać: identyfikację wyrobu, rysunki wykonawcze, specyfikację materiałową, właściwości mechaniczne, tolerancje wymiarowe, opis wykończeń powierzchni oraz zestaw raportów kontroli. W praktyce warto podzielić zestaw na moduły: dokumenty stałe (np. deklaracje, certyfikaty), dokumenty produkcyjne (rysunki, instrukcje), dokumenty kontroli (raporty badań) i dokumenty logistyczne (etykiety, opakowania). Każdy dokument musi mieć numer wersji, datę, autora i zakres stosowania — to ułatwia śledzenie zmian i audyty. Przy dużych profilach stosuje się także karty materiałowe oraz listy części powiązanych. Dla zamówień budowlanych ważne jest dołączenie wymogów zgodności z normami budowlanymi i deklaracjami właściwości użytkowych.
W praktyce, klienci oczekują szybkiego dostępu do kluczowych informacji: gatunku stopu, temperaturowych parametrów obróbki cieplnej, dopuszczalnych odchyłek i wymagań dotyczących powłok. Warto zastosować czytelne tabele i rysunki 2D/3D oraz krótkie opisy procesów. Dobrze ułożona dokumentacja skraca czas wdrożenia nowego profilu i zapobiega błędom w produkcji oraz montażu.
W tym miejscu podajemy nazwę stopu, np. EN AW‑6060, oraz zakres składu chemicznego zgodny z normą. Dołączamy świadectwa jakości od walcowni lub dostawcy surowca. W praktyce nie wystarczy nazwa – trzeba podać dopuszczalne odchyłki składu i referencyjne metody badawcze (spektrometria). Dokument powinien jasno określać źródło materiału i numer partii.
W tabelach umieszczamy wytrzymałość na rozciąganie, granicę plastyczności, wydłużenie oraz twardość. Tolerancje wymiarowe opisujemy zgodnie z normami dla profili ekstrudowanych i zamieszczamy schematy tolerancji w rysunkach. To eliminuje nieporozumienia przy odbiorze.
Instrukcje produkcji to dokument żywy — muszą być konkretne, krokowe i łatwe do śledzenia na hali. Zacznij od opisu procesu: przygotowanie staliwa, ekstrudowanie, chłodzenie, korekta wymiarów, starzenie, cięcie, obróbka końcowa, kontrola jakości i pakowanie. Każdy etap powinien zawierać parametry krytyczne: temperatura matrycy, prędkość posuwu, czas chłodzenia, profil chłodzenia (metody chłodzenia), parametry pieca starzenia i limity tolerancji. W instrukcji wpisz także referencje do używanych narzędzi i maszyn oraz listę kontrolną dla operatora.
Praktyczna instrukcja zawiera: cel operacji, odpowiedzialne stanowiska, kolejne kroki z wartościami liczbowymi, kryteria akceptacji i co zrobić w przypadku odchyłki. Warto wprowadzić fotografię lub krótkie zdjęcia etapów krytycznych — to przyspiesza szkolenie nowych pracowników i zmniejsza ryzyko błędów.
Zacznij od nagłówków: cel, zakres, odpowiedzialności. Następnie opisz przygotowanie maszyny, parametry ustawień, przebieg operacji i postępowanie przy niezgodnościach. Używaj prostych poleceń i numerowanych punktów.
Ustal dane typu: temperatura matrycy (°C), ciśnienie robocze, prędkość wycisku, profil chłodzenia (strefy i czasy). Dodaj tolerancje i procedury korekcyjne, np. zmiana prędkości lub ustawień walców.
Kompletacja kart technicznych powinna być systematyczna i cyfrowo dostępna. Karta techniczna to dokument, który łączy rysunek, specyfikację materiałową, wymagania powłok i wynik kontroli partii. Dobrze jest mieć standardowy szablon zawierający pola: nazwa profilu, numer katalogowy, rysunki, masa na metr, opisy wykończeń, warunki montażu, dokumenty załączone (certyfikaty), numer partii i datę produkcji. Zorganizuj proces przepływu dokumentów: kto wprowadza dane, kto zatwierdza, jak dokument trafia do klienta. Dzięki temu redukujesz ryzyko utraty informacji.
Elektroniczne karty można łączyć z systemem ERP, co pozwala na szybkie wystawienie świadectw dostawy i monitorowanie stanów magazynowych. Wersjonowanie dokumentów zapewnia, że klient otrzymuje aktualną specyfikację.
Dołącz certyfikaty materiałowe 3.1/3.2, protokoły z badań mechanicznych i chemicznych, fotografie i raporty z badań powłok. Każdy dokument podpisuje upoważniona osoba.
Stwórz wzór PDF z metadanymi i oddzielny plik źródłowy (np. Excel lub system PDM). Upewnij się, że metadane (numer partii, data) są automatycznie wypełniane z ERP.

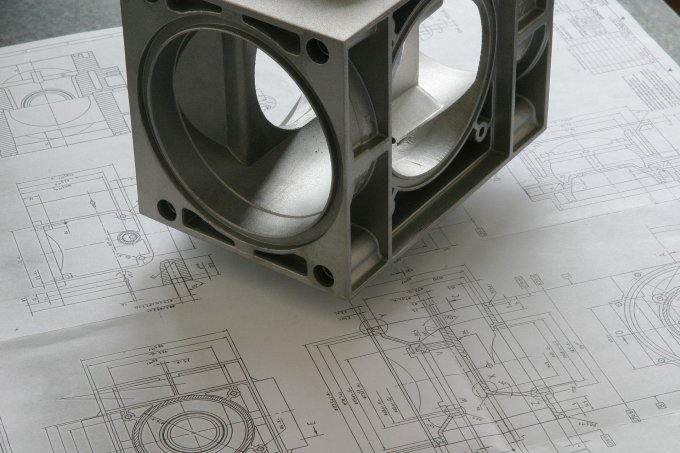

Zgodność to temat, który łączy normy materiałowe, normy produktu i przepisy budowlane. W dokumentacji muszą znaleźć się odniesienia do norm takich jak EN (np. EN 755, EN 573) oraz wymagane deklaracje zgodności. W branży budowlanej dodaje się dokumenty wymagane przez rozporządzenia UE dotyczące wyrobów budowlanych. Upewnij się, że deklaracje dostawcy i świadectwa są zgodne z EN 10204. Dla eksportu sprawdź także lokalne wymagania kraju docelowego.
W praktyce warto prowadzić listę kontroli zgodności dla każdego typu dokumentu; to ułatwia audyty ISO 9001 i przyspiesza proces certyfikacji. Zadbaj o numerację partii i pełną śladowność dostaw surowca — to podstawowy dowód, gdy pojawią się roszczenia jakościowe.
Wprowadź odniesienia do norm materiałowych, norm dotyczących ekstrudowania, a także wymagane świadectwa dostawy EN 10204. Dla projektów budowlanych dołącz deklaracje właściwości użytkowych.
Nadaj każdej partii unikalny numer, który pojawia się na karcie technicznej, etykiecie i w ERP. Zapewnij zapis historii partii — od dostawy surowca po dostarczenie klientowi.
Wykończenia to element, na który klient zwraca uwagę pierwszy. W dokumentacji podaj jasne wymagania dla anodowania, malowania proszkowego i lakierowania. Dla anodowania określ parametry: grubość powłoki w mikrometrach, klasę odporności, barwę i testy (np. badanie soli mgłowej). Dla malowania proszkowego opisz przygotowanie podłoża (odtłuszczanie, fosforanowanie), grubość powłoki, system kolorów i procedury utwardzania.
Załącz kryteria akceptacji: dopuszczalne odchylenia, klasy estetyczne i procedury reklamacyjne. W dokumentacji opisz też warunki magazynowania wykończonych profili — wilgotność, temperaturę i czas, po którym nie powinny być poddawane dalszym obróbkom.
Określ grubość powłoki, standard wykończenia (np. AA25), testy odporności i metody pomiaru. Dołącz instrukcje przygotowania powierzchni.
Opisuj kryteria w tabelach: dopuszczalne wady, liczba defektów na metr, minimalne wymagania dla testów korozyjnych i przylegania powłoki.
Kontrola jakości powinna być zaplanowana wielostopniowo: kontrola wejściowa surowca, kontrole procesowe w czasie produkcji oraz badania końcowe partii. Określ częstotliwość badań, metody pomiarowe i kryteria akceptacji. Dla mechaniki wykonaj próby rozciągania, twardości i badań mikrostruktury, jeżeli wymagane. Dla powłok — testy soli mgłowej i adhezji. Każdy raport powinien mieć odniesienie do numeru partii i rysunku.
Wdrażaj listy kontrolne i szkolenia kontrolerów. Automatyzacja pomiarów i zapis wyników do systemu ERP/PQM znacząco skraca czas reakcji na niezgodności i daje lepszą analizę trendów.
Ustal minimalne wymagania zgodne z normami dla danego stopu oraz metody badań. Dołącz granice tolerancji i procedury odrzutu.
Sporządź protokół odbioru z polami: wyniki pomiarów, zdjęcia, decyzja (akceptuj/odrzuć/rektyfikacja) i dalsze kroki. Określ procedury reklamacyjne.
Integracja dokumentacji z systemami CAD i ERP to skok jakościowy. Rysunki 3D i modele powinny być przechowywane w systemie PDM/PLM, a najważniejsze parametry automatycznie eksportowane do karty technicznej w ERP. Dzięki temu zamówienie od klienta automatycznie generuje listę produkcyjną, etykiety i dokumenty wysyłkowe. W praktyce oznacza to: mniejsze błędy, szybsze wystawianie świadectw i lepszą kontrolę stanów magazynowych.
Wdrożenie wymaga ustalenia standardów nazewnictwa plików, pól metadanych i polityki wersjonowania. Upewnij się, że każdy rysunek ma powiązaną dokumentację procesową oraz historię zatwierdzeń.
Używaj formatów neutralnych (STEP, PDF) oraz natywnych, jeśli klient wymaga. Dołącz listę najważniejszych wymiarów i tolerancji.
Zdefiniuj numerację wersji, osoby zatwierdzające zmiany i system notyfikacji. Każda zmiana wpisuje się do rejestru zmian.
Dokumentację aktualizuj przy każdej zmianie projektu, zmianie procesu, korekcie specyfikacji materiału lub po wykryciu niezgodności. W praktyce warto przeprowadzać przegląd dokumentacji co najmniej raz w roku oraz po większych wdrożeniach. Archiwizuj wszystkie wersje przez okres wymagany prawnie i kontraktowo — zwykle 5–10 lat, w zależności od specyfiki projektu i wymogów klienta.
Przechowywanie cyfrowe z kopią zapasową i rejestrem dostępu ułatwia udostępnianie klientom i inspekcjom. Zaplanuj migrację danych przy zmianach systemów IT, aby nie utracić historii wersji.
Zmiana materiału, modyfikacja rysunku, zmiana procesu obróbki, nowa norma prawna, reklamacja potwierdzająca błąd w instrukcji.
Przechowuj planowo: rysunki, karty partii, certyfikaty materiałowe i raporty jakości co najmniej przez okres wymagany umowami i przepisami.
Poniżej krótko odpowiadam na typowe wątpliwości.
Co powinna zawierać minimalna karta techniczna?
Nazwa profilu, numer, rysunek, gatunek stopu, numer partii, masa, wykończenie, certyfikaty.
Jakie dokumenty dołączyć do wysyłki?
Świadectwo dostawy (EN 10204), karta techniczna, instrukcje BHP i etykiety.
Czy dokumentacja powinna być w formie cyfrowej?
Tak. Wersja elektroniczna przyspiesza procesy i ułatwia śledzenie zmian.
Jak reagować na reklamację związaną z powłoką?
Zbierz partię, raport kontroli, zdjęcia, raport z badań i porównaj z zapisami instrukcji produkcji i kryteriami akceptacji.
Dobrze przygotowana dokumentacja techniczna profili aluminiowych to połączenie rzetelnych danych materiałowych, czytelnych rysunków, praktycznych instrukcje produkcji, solidnej kompletacja kart technicznych i pełnej zgodności z obowiązującymi wymogi zgodności. Inwestycja w porządne procedury i systemy zarządzania dokumentacją zwraca się szybko — mniej reklamacji, krótszy czas wdrożeń i większe zaufanie klientów. Jeśli chcesz usprawnić swoje procesy, zacznij od auditowania obecnych dokumentów i wprowadzenia standardowego szablonu kart technicznych — to prosty krok z dużym efektem.
