W praktyce projektowej i produkcyjnej kwestia minimalnej grubości ścianek profili ma duże znaczenie — wpływa na wytrzymałość, funkcjonalność i koszty. Ten artykuł wyjaśnia, jak norma PN-EN 755-9 (EN 755-9) traktuje tę tematykę, jakie praktyczne zakresy spotykamy w branży, oraz jak podejść do projektowania i kontroli jakości, by uniknąć problemów wykonawczych. Przedstawię też metody pomiaru, typowe odchyłki, wpływ procesu ekstruzji oraz przykładowe obliczenia przydatne przy doborze parametrów profilu. Artykuł powstał w oparciu o doświadczenie praktyczne z produkcją i kontrolą profili oraz znajomość norm i dobrych praktyk, a także z myślą o czytelnikach od inżynierów konstruktorów po osoby zamawiające profile do realizacji projektów.
Norma PN-EN 755-9 nie narzuca jednej uniwersalnej wartości minimalnej grubości ścianek dla wszystkich profili. Zamiast tego określa klasy tolerancji wymiarowych i zasady pomiaru, które odnoszą się do różnych rodzin przekrojów i wartości nominalnych. W praktyce norma definiuje, jak mierzyć wymiary i jak interpretować odchyłki, a także odnosi się do kategorii profili i klas tolerancji, co pozwala producentom i odbiorcom uzgodnić wymagania dla konkretnej dostawy. Z punktu widzenia inżyniera istotne jest, że norma traktuje grubość jako wartość nominalną z przypisanymi odchyłkami — dlatego podczas projektowania trzeba uwzględnić zarówno wartość projektową, jak i dopuszczalne zmniejszenie w wyniku tolerancji.
W mojej praktyce przy zamówieniach profili zwykle ustalam z producentem klasę tolerancji i minimalną dopuszczalną grubość netto, tak aby nie zaskoczyć się przy montażu lub przy obciążeniach roboczych. Wiele sporów między zamawiającymi a dostawcami wynika właśnie z nieprecyzyjnego ustalenia, czy mierzona wartość ma być nominalna, minimalna czy średnia. Dlatego warto w specyfikacji jasno zapisać, że wymagana wartość to np. minimalna rzeczywista grubość z uwzględnieniem odchyłek zgodnie z klasą X. Dodatkowo przypominam, że rzeczywiste ograniczenia produkcyjne — stop aluminium, złożoność przekroju i długość wypychania — będą determinować, jak cienka może być ścianka bez ryzyka defektów.
EN 755-9 nie podaje jednej sztywnej liczby jako "minimalnej grubości" dla wszystkich profili. Zamiast tego norma określa tolerancje w zależności od nominalnej grubości i klasy profilu. W praktyce branżowej spotyka się wartości nominalne od 0,7 mm w cienkościennych elementach do ponad 4–5 mm w profilach konstrukcyjnych. Przy planowaniu warto skonsultować się z producentem i ustalić klasę tolerancji — to ona zadecyduje o dopuszczalnych odchyłkach i tym samym o realnej minimalnej grubości, jaka może się pojawić na dostarczonym profilu.
Norma odnosi się do profili ekstruzowanych z różnych stopów aluminium stosowanych powszechnie w przemyśle (seria 1xxx, 3xxx, 5xxx, 6xxx itd.). Wybór stopu wpływa na granice technologiczne minimalnej grubości, ponieważ różne stopy mają różną płynność w czasie ekstruzji i różne właściwości mechaniczne. Cienkie ścianki łatwiej uzyskać w stopach dobrze polerujących się podczas ekstruzji i przy właściwej konstrukcji matrycy.
W dokumentacji technicznej zapisuj: wartość nominalna, klasa tolerancji EN 755-9, dopuszczalna minimalna rzeczywista grubość oraz sposób pomiaru (np. metoda pomiaru przy użyciu mikrometru lub ultradźwięków). Jasność w umowie i rysunkach technicznych eliminuje późniejsze nieporozumienia i ułatwia kontrolę jakości.
Przy projektowaniu konstrukcji kluczowe jest połączenie wymogów funkcjonalnych z realnymi możliwościami produkcyjnymi. Minimalna grubość powinna zapewniać wymaganą nośność, stabilność, odporność na zmęczenie oraz tolerancje montażowe. W praktyce rozpoczynam od analizy obciążeń — siły statyczne, częstotliwość cykliczna, warunki środowiskowe — potem dobieram przekrój i wstępną grubość. Następnie robię symulacje numeryczne (FEA), które pokazują miejsca koncentracji naprężeń i pozwalają skorygować grubości ścianek miejscowo, zamiast zwiększać grubość całego profilu.
Z mojego doświadczenia wynika, że optymalizacja oznacza często dodanie wzmocnień, żeber lub zmianę kształtu przekroju, co pozwala utrzymać niską masę przy zachowaniu wymaganej wytrzymałości. Przy zamówieniach zawsze wpisuję minimalną rzeczywistą grubość, biorąc pod uwagę tolerancje, i dodaję margines bezpieczeństwa. Nie zapominajmy też o korozji i warstwach powierzchniowych (anodowanie, powłoki) — one również wpływają na skuteczną wytrzymałość i montaże.
Wybieraj kryteria takie jak wytrzymałość na zginanie, ścinanie, stateczność (np. wyboczenie cienkich ścianek) oraz nośność połączeń. Uwzględnij oddziaływania dynamiczne i warunki zmęczeniowe. W praktyce projektowej stosuję bezpiecznik materiałowy oraz wymagane współczynniki obciążenia zgodne z normami branżowymi i oczekiwaniami klienta.
Zacznij od scenariuszy obciążeniowych: normalne użytkowanie, warunki skrajne, montaż i transport. Następnie dodaj współczynniki bezpieczeństwa zależne od krytyczności konstrukcji i niepewności materiałowych. W projektach krytycznych przyjmuję większe marginesy i proszę producenta o próbne elementy do badań.
FEA (analiza elementów skończonych) to standard. Używam także symulacji procesu ekstruzji do przewidzenia lokalnych zmian grubości, analizy wyboczenia cienkościennych elementów i obliczeń zmęczeniowych. Proste, ręczne obliczenia sprawdzające pozostają niezbędne jako weryfikacja wyników numerycznych.
Norma EN 755-9 wyraźnie określa klasy tolerancji wymiarowych dla profili ekstruzowanych, co pomaga w ustaleniu, jak duże odchyłki mogą wystąpić w wymiarach zewnętrznych i grubości ścianki. Odchyłki są podawane dla różnych grup wymiarowych i nominalnych wartości grubości, a odchyłki wymiarowe trzeba traktować jako integralną część specyfikacji technicznej. W praktyce projektowej odchyłki wpływają na montaż, pasowanie elementów, a także na wytrzymałość, ponieważ niewielkie zmniejszenia grubości mogą koncentrować naprężenia i obniżyć nośność.
Dobrą praktyką jest ustalenie w zamówieniu minimalnej rzeczywistej grubości oraz akceptowalnej liczby punktów pomiarowych. Jeśli profil ma cienkie ścianki, zwiększam liczbę punktów pomiarowych w kontroli jakości, aby lepiej wychwycić lokalne przewężenia. W moich realizacjach często stosuję klasy tolerancji wyższe niż standardowe dla elementów krytycznych, co minimalizuje ryzyko niezgodności.
Tabele pokazują odchyłki zależne od nominalnego wymiaru oraz klasy tolerancji. Ważne: należy zwrócić uwagę, czy podana wartość dotyczy wymiaru zewnętrznego, wewnętrznego czy grubości ścianki. Interpretacja powinna być zgodna z definicjami normy.
Nawet niewielkie odchyłki mogą utrudnić złącza, prowadzić do luzów lub przeciwnie — do sił upiększających przy montażu. Przy elementach precyzyjnych dobieram tolerancje mocniejsze i często negocjuję z producentem parametry pomiarowe i akceptację wad.
W zamówieniu określ szczegółowo: klasę tolerancji EN 755-9, minimalną rzeczywistą grubość, liczbę i lokalizację punktów pomiarowych, metodę pomiaru oraz kryteria akceptacji. Kontrolę wykonuj losowo i zgodnie z umową; w razie sporu wspieraj się zapisami normy.
Analiza grubości powinna łączyć pomiary fizyczne, ocenę wizualną i dokumentację porównawczą z wymaganiami. Zaczynam od ustalenia punktów pomiarowych na rysunku profilu: newralgiczne miejsca, cienkie ściany, miejsca gięć i otworów. Następnie dobieram metodę: mikrometry do kontroli punktowej, profilometry lub ultradźwięki do pomiarów całkowitych. Dane z pomiarów zestawiam z tolerancjami określonymi w EN 755-9 i wyciągam wnioski dotyczące zgodności.
W praktyce należy pamiętać, że egzemplarze próbne i pierwsze serie produkcyjne często pokazują, jak duże wahania mogą występować w danej matrycy. Jeśli wyniki pokazują systematyczne przewężenia, producent musi skorygować matrycę lub parametry ekstruzji. Z doświadczenia: dobre procedury kontroli jakości i szybka komunikacja z wytłaczalnią skracają czas korekt i ograniczają straty materiałowe.

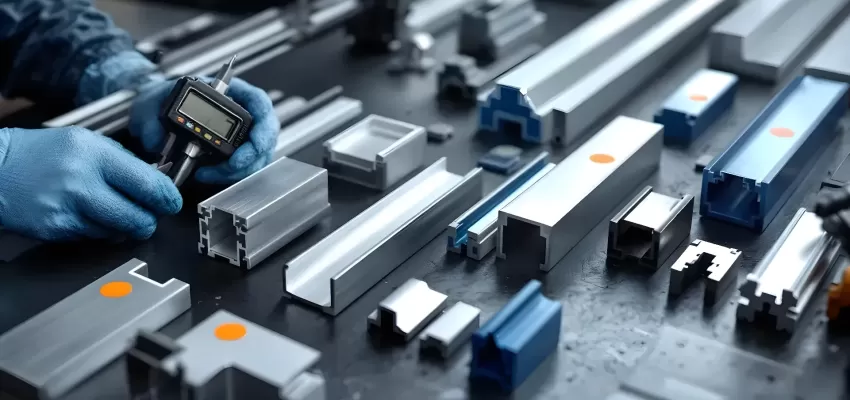

Najczęściej używane to mikrometry, suwmiarki, profilometry oraz ultradźwiękowe mierniki grubości. Każda metoda ma swoje ograniczenia; ultradźwięki sprawdzają się przy materiałach pełnych i tam, gdzie pomiar zewnętrzny jest utrudniony. Wybór zależy od dostępności narzędzi i wymagań dokładności.
Wykorzystaj kombinację metod: punktowe micrometry w miejscach dostępnych, oraz ultradźwięki tam, gdzie pomiar mechaniczny jest niemożliwy. Dla skomplikowanych przekrojów warto wykonać mapowanie grubości i porównać profil rzeczywisty z modelem CAD.
Raport powinien zawierać: rysunek z punktami pomiarowymi, metodę pomiaru, wyniki pomiarów (tabela), porównanie z tolerancjami EN 755-9, opis niezgodności i rekomendacje korekcyjne. Dokumentacja gwarantuje przejrzystość i ułatwia reklamacje.
Proces ekstruzji ma kluczowy wpływ na to, jak cienka może być ścianka bez utraty jakości. Temperatura, prędkość wypychania, projekt matrycy i właściwości stopu determinują płynność metalu i możliwość zachowania jednolitej grubości. W trakcie chłodzenia mogą wystąpić lokalne skręcenia, ściśnięcia lub nierówności, które zmieniają rzeczywistą grubość. Obróbka końcowa (cięcie, gięcie, frezowanie) również może zmieniać grubość, zwłaszcza przy usuwaniu naddatków lub przy lokalnym odkształceniu.
Z mojego doświadczenia najczęstsze problemy to zbyt agresywne odprowadzanie metalu w matrycy (co prowadzi do cienkich miejsc) oraz zbyt małe naddatki przy obróbce. Rozwiązaniem jest ścisła współpraca z producentem, przeprowadzanie prób, i ustalenie zatwierdzonych parametrów procesu.
Podczas ekstruzji metal płynie przez matrycę i następnie gwałtownie chłodzi się, co może powodować różnice lokalne w grubości wynikające z nierównomiernego przepływu materiału. Długie elementy są bardziej narażone na odkształcenia i zmiany przekroju.
Frezowanie i wiercenie usuwają materiał, zmieniając miejscowo grubość. Obróbka cieplna może wpływać na rozkład naprężeń i twardość, a w konsekwencji na zachowanie ścianki pod obciążeniem. Planowanie technologii obróbki pomaga uniknąć krytycznego osłabienia.
Dobre praktyki obejmują: optymalizację matrycy, kontrolę parametrów ekstruzji, testy PPAP/PPF dla serii produkcyjnych, monitoring temperatury i prędkości wypychania oraz regularne pomiary i raporty jakości.
Przykłady i wyliczenia ułatwiają zrozumienie zależności między geometrią, grubością i wytrzymałością. Prostym przykładem jest prostokątny przekrój o wymiarach szerokość b i wysokość h oraz ściankach o grubości t. Wytrzymałość na zginanie zależy od momentu bezwładności przekroju, który rośnie szybciej niż sama masa przy zwiększeniu wymiarów. W praktyce więc niewielkie zwiększenie grubości w strategicznych miejscach może znacząco poprawić nośność.
W realnych projektach stosuję uproszczone obliczenia ręczne dla wstępnej oceny, a następnie waliduję szczegóły symulacją. Przy cienkich ściankach ważne jest uwzględnienie kryteriów wyboczenia i lokalnego zgniotu. Często zamiast zwiększać globalną grubość, projektuję żeberka usztywniające — to ekonomiczne podejście.
Dla belki zginanej obliczamy naprężenia maksymalne σ = M * y / I. Dla danego dopuszczalnego naprężenia materiału i znanego rozkładu momentu można wyznaczyć minimalne t tak, aby σ ≤ σdop. W praktyce dodajemy margines i sprawdzamy kryteria wyboczenia cienkich ścianek.
Checklist powinna zawierać: wymagane obciążenia, warunki montażu, wymaganą minimalną rzeczywistą grubość, klasę tolerancji EN 755-9, metodę pomiaru, materiał i obróbkę powierzchni, procedury kontroli jakości oraz plan testów.
Najczęstsze błędy to brak uwzględnienia tolerancji, pomijanie koncentratorów naprężeń, niedoszacowanie wpływu obróbki końcowej oraz brak prób produkcyjnych. Unikaj ich przez komunikację z producentem, testy prototypów i dokładne specyfikacje.
Czytaj tutaj: Jakie wymagania dotyczą prostoliniowości profili aluminiowych?
Dokumentacja powinna jednoznacznie potwierdzać zgodność z EN 755-9. Najlepszą praktyką jest dołączenie do dostawy certyfikatów materiałowych, raportów pomiarowych z określonych punktów, protokołów badań nieniszczących (np. ultradźwięki) i deklaracji zgodności z normą. Dla elementów krytycznych warto zażądać raportu z badań mechanicznych oraz certyfikatu producenta potwierdzającego, że procesy produkcyjne są pod kontrolą.
W moim doświadczeniu klienci cenią przejrzyste raporty, które pokazują, że dostawa została sprawdzona. Jasne zapisy w kontrakcie dotyczące akceptowalności niezgodności oraz procedur reklamacyjnych oszczędzają czas i koszty.
Deklaracja powinna zawierać opis produktu, numer normy, klasę tolerancji, spotkania pomiarowe i metodę, wyniki pomiarów oraz podpis osoby odpowiedzialnej z producenta. Dodaj załączniki z wykazem punktów pomiarowych i tabelami wyników.
Warto dołączyć badania ultradźwiękowe, skrawalnościowe analizy metalograficzne, pomiary mikrometryczne, testy twardości i — jeśli konstrukcja jest krytyczna — próby mechaniczne (rozciąganie, zginanie, zmęczeniowe).
Norma PN-EN 755-9 nie podaje jednej, uniwersalnej minimalnej grubości ścianek — definiuje natomiast sposób określania wymiarów, klasy tolerancji i zasady pomiaru. W praktyce wybór minimalnej grubości zależy od geometrii profilu, stopu aluminium, wymagań wytrzymałościowych i klasy tolerancji ustalonej między zamawiającym a producentem. Aby uniknąć problemów, warto: jasno określić w specyfikacji minimalną rzeczywistą grubość i klasę tolerancji, używać odpowiednich metod pomiarowych, prowadzić próby produkcyjne oraz weryfikować wyniki symulacjami i badaniami laboratoryjnymi. Dobre praktyki i ścisła współpraca z wytłaczalnią pozwalają osiągnąć kompromis między ekonomią a bezpieczeństwem konstrukcji. Zachęcam do pogłębienia tematu poprzez konsultacje z dostawcami i testy prototypowe — to najlepsza droga, by uzyskać profile spełniające zarówno wymagania funkcjonalne, jak i produkcyjne.
Jaką wartość minimalnej grubości wybrać dla elementu nośnego?
Wybierz wartość wynikającą z obliczeń wytrzymałościowych z uwzględnieniem marginesu bezpieczeństwa oraz tolerancji EN 755-9; często dla elementów konstrukcyjnych stosuje się grubości >1,5 mm, ale każdorazowo sprawdź specyfikę projektu.
Czy można polegać tylko na deklaracji producenta dotyczącej grubości?
Deklaracja jest ważna, ale wskazane są pomiary odbiorcze i raporty z kontroli jakości, zwłaszcza przy elementach krytycznych.
Jak często mierzyć grubość w produkcji seryjnej?
Częstotliwość zależy od krytyczności wyrobu i stabilności procesu — od kontroli co partia do pomiarów co kilkanaście metrów w profilu. Ustal to w procedurze jakościowej.
Czy anodowanie zmienia wymiar ścianki?
Anodowanie tworzy cienką warstwę tlenku — wpływ na wymiar jest minimalny, ale należy brać pod uwagę dla precyzyjnych pasowań.
Jakie narzędzie wybrać do szybkiej kontroli grubości na hali?
Mikrometry i przenośne ultradźwiękowe mierniki grubości to najczęściej używane narzędzia; wybór zależy od dostępności powierzchni i wymogów dokładności.
