Aluminium jako materiał konstrukcyjny i wykończeniowy zdobyło trwałe miejsce w architekturze. Przy projektowaniu i produkcji elementów takich jak ramy okienne, fasady modułowe czy listwy wykończeniowe, nie wystarczy estetyka — potrzebne są jasne reguły techniczne. Norma PN-EN 12020-2 dostarcza praktycznych wskazówek dotyczących jakości, wymiarów i badań profili wytłaczanych z aluminium. W poniższym tekście wyjaśniam, co ta norma mówi w praktyce, jak implementować jej zapisy na hali produkcyjnej i co warto zamieścić w specyfikacji zamówienia.

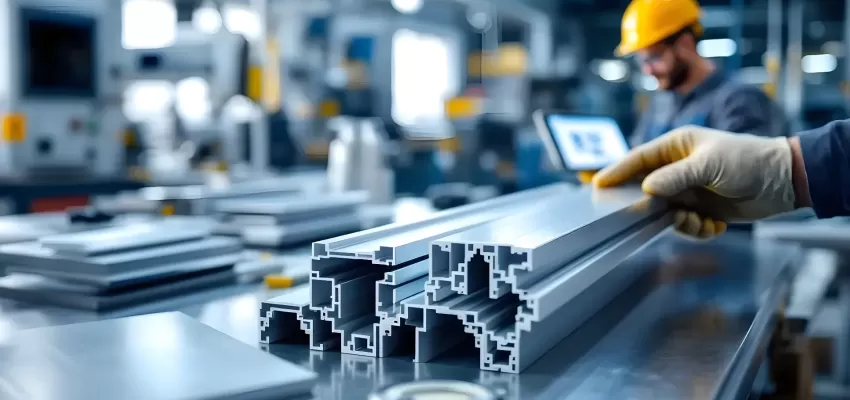

PN-EN 12020-2 opisuje wymagania dotyczące profili wytłaczanych z aluminium przeznaczonych dla zastosowań architektonicznych. To zbiór reguł, które mówią, jakie parametry należy kontrolować już na etapie produkcji, na co zwracać uwagę przy odbiorze i jakie badania prowadzić, by mieć pewność, że profilu można bezpiecznie użyć w konstrukcji budynku. Norma dotyczy m.in. wymiarów przekrojów, tolerancji geometrycznych, dopuszczalnych odchyłek grubości ścianki, jakości powierzchni i sposobów oznakowania. Nie zastępuje ona dokumentacji projektowej, ale uzupełnia ją o standardy techniczne, które ułatwiają komunikację między dostawcą a klientem.
Dla praktyka istotne jest to, że PN-EN 12020-2 integruje się z innymi normami dotyczącymi stopów aluminium, powłok powierzchniowych i badań mechanicznych. Oznacza to, że w specyfikacji warto odwołać się nie tylko do samej PN-EN 12020-2, lecz także do norm określających rodzaj stali, klasę powłok czy metody badań. Dzięki temu zyskujemy spójną bazę wymagań. Z doświadczenia wiem, że najrzadziej zamawiający doprecyzowują tolerancje cięcia czy wymagania odnośnie prostoliniowości — a to właśnie te cechy najczęściej generują reklamacje przy montażu. Zastosowanie zapisów normy pozwala uniknąć takich niespodzianek.
PN-EN 12020-2 odnosi się do profili wytłaczanych z typowych stopów aluminium stosowanych w branży budowlanej. W praktyce najczęściej używa się stopów z serii 6000 (np. 6060, 6063), które łączą dobrą plastyczność przy tłoczeniu z wystarczającą wytrzymałością po obróbce cieplnej. Norma nie wymienia wyłącznie jednego stopu; zamiast tego określa wymagania dotyczące właściwości materiału, które producent powinien spełnić. W dokumentacji należy wskazać dokładny gatunek materiału (np. EN AW-6060), stan obróbki cieplnej (T5, T6) i ewentualne dodatkowe wymagania dotyczące składu chemicznego czy wytrzymałości.
W praktyce projektanci decydują się na konkretne stopy bazując na funkcji profilu: ramy okienne wymagają innej twardości i odporności na zginanie niż listwy maskujące czy profile dekoracyjne. Z punktu widzenia kontroli jakości warto wymagać dokumentu tożsamości materiału (certyfikat z dostawy) oraz deklaracji zgodności z normami dotyczącymi stopów aluminium. Osobiście rekomenduję w specyfikacji dopisać minimalne wymagania mechaniczne i dopuszczalne zakresy składu chemicznego — to ułatwia ocenę przyjęcia partii i późniejsze analizy spraw reklamacyjnych.
W kontekście prefabrykacji i montażu jedna z najważniejszych kwestii to tolerancje wymiarowe. Norma określa dopuszczalne odchyłki wymiarów zewnętrznych profilu, grubości ścianki, promieni wewnętrznych i zewnętrznych oraz prostoliniowości. Tolerancje te są powiązane z klasą profilu (np. wg masy i wielkości przekroju) i określają, jak bardzo produkt może odbiegać od rysunku technicznego, zanim zostanie uznany za wadliwy. W praktyce to oznacza, że dostawca i odbiorca muszą ustalić, która klasa tolerancji obowiązuje dla danego wyrobu.
Typowe elementy podlegające kontroli to długość ciętej partii, odchyłki szerokości i wysokości przekroju oraz lokalne zmiany grubości ścianki. Drobne różnice tolerowane są przy produkcji seryjnej, jednak przy elementach łączonych (np. uszczelek, szyb) konieczne są ostrzejsze granice odchyłek. Z mojego doświadczenia wynika, że warto ustalić w umowie graniczne wartości tolerancji oraz procedury postępowania przy ich przekroczeniu — czy to korekty przez producenta, czy rabat dla kupującego. Dzięki temu unikamy sporu przy odbiorze.
Pomiary i ocena są sercem systemu jakościowego. PN-EN 12020-2 sugeruje metody i przyrządy pomiarowe, które należy stosować przy ocenie profili. Pomiary jakości dotyczą zarówno wymiarów geometrycznych, jak i cech powierzchniowych oraz zgodności materiałowej. Norma nie narzuca jednej metody, lecz wskazuje, jakie procedury dają wiarygodne wyniki i jakie parametry powinny być zapisane w dokumentacji technicznej.
Między H2 i H3 - krótki wstęp: Poniżej omawiam dwa kluczowe obszary kontroli: pomiary wymiarów i kształtu oraz ocenę jakości powłok powierzchniowych. Dla każdego obszaru podaję praktyczne wskazówki, które ułatwią wdrożenie procedur kontrolnych na produkcji.
Do pomiarów wymiarów stosuje się suwmiarki, mikrometry, profilometry oraz maszyny współrzędnościowe (CMM), gdy wymagane są bardzo precyzyjne pomiary. Pomiar długości i grubości często wykonuje się ręcznie przy użyciu kalibrów, ale przy profilach o skomplikowanym przekroju lepiej sprawdza się skanowanie 3D i porównanie z modelem CAD. Norma wskazuje także, jak dokumentować wyniki pomiarów i jakie tolerancje przyjąć dla poszczególnych wymiarów.
W praktyce warto wdrożyć regularne kalibracje przyrządów i procedury losowego pobierania próbek. Kontrola pierwszej serii (First Article Inspection) pozwala wyłapać błędy narzędziowe na wczesnym etapie. Dla producentów kluczowe jest zapisywanie wyników pomiarów w łatwo dostępnej formie — papierowo lub w systemie ERP — co przyspiesza analizę przy ewentualnych reklamacjach.
Jakość powierzchni wpływa na wygląd i trwałość profilu. Badania obejmują kontrolę wyglądu (zarysowania, zabarwienia), grubości powłoki (miernikiem eddy current), przyczepności (test krzyżowy), a także odporności na korozję (badania w komorze solnej). W przypadku powłok malowanych warto sprawdzić zgodność koloru z próbnikami oraz równomierność pokrycia.
Z mojego doświadczenia wynika, że najwięcej sporów dotyczy koloru i drobnych defektów widocznych po montażu. Dlatego rekomenduję określić próg dopuszczalnych wad i jasną procedurę reklamacyjną. Przy powłokach proszkowych lub anodowanych dobrze jest wymagać certyfikatów od dostawcy powłok, które potwierdzą zgodność z przyjętymi normami.

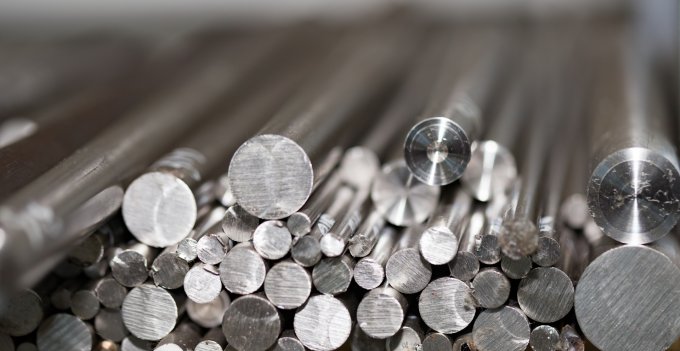

Poza wymiarami i powierzchnią, istotne są właściwości mechaniczne, od których zależy bezpieczeństwo i trwałość konstrukcji. Norma PN-EN 12020-2 odnosi się do badań takich jak wytrzymałość na rozciąganie, twardość czy odporność na zginanie. Badania te pozwalają potwierdzić, że profil spełnia wymagania projektowe oraz że nie doszło do niepożądanych zmian właściwości materiału w wyniku procesu tłoczenia czy obróbki cieplnej.
Praktyczne badania obejmują próbki z tej samej partii materiału, które poddaje się testom w laboratorium. Często stosuje się również testy niszczące na próbkach próbnych oraz testy nieniszczące, np. ultradźwiękowe, aby wykryć defekty wewnętrzne. Ważne jest, by wyniki badań zapisywać w certyfikatach jakości i udostępniać je klientowi na żądanie. W mojej pracy widziałem, że jasne wymagania dotyczące minimalnej wytrzymałości i akceptowalnych wartości ułatwiają zarówno produkcję, jak i odbiór.
PN-EN 12020-2 przewiduje obowiązki dokumentacyjne. Profil powinien być opatrzony oznaczeniem umożliwiającym identyfikację partii oraz odniesieniem do normy. Producent powinien przygotować raporty z badań, certyfikaty materiałowe i deklarację zgodności. Dla odbiorcy takie dokumenty są dowodem, że produkt przeszedł wymagane kontrole i że jest zgodny z przyjętymi standardami.
W praktyce dobrze sporządzona dokumentacja obejmuje: rysunki wykonawcze, protokoły pomiarowe, certyfikaty materiałowe, wyniki badań powierzchni i odporności na korozję oraz informację o zastosowanej klasie tolerancji. Rekomenduję wprowadzenie systemu śledzenia partii materiału od dostawy surowca po wysyłkę gotowego profilu — to upraszcza analizę przy ewentualnych reklamacjach i wzmacnia zaufanie klienta.
Wdrożenie zapisów normy w firmie produkcyjnej wymaga kilku prostych kroków. Najpierw określcie, które zapisy normy będą obowiązujące dla waszych produktów i wpiszcie je do specyfikacji technicznej. Następnie przygotujcie procedury kontroli jakości: przyjęcie surowca, kontrola wymiarów, testy powierzchni i wydawanie dokumentów. Warto wyznaczyć odpowiedzialne osoby i harmonogram badań oraz narzędzia pomiarowe, które będą regularnie kalibrowane.
Oto kilka praktycznych porad:
Z mojego doświadczenia wynika, że proste, jasno sformułowane reguły i wzorcowe karty kontrolne znacznie redukują ilość reklamacji i poprawiają terminowość dostaw.
Poniżej znajdziesz odpowiedzi na pytania, które najczęściej pojawiają się przy wdrażaniu wymagań dotyczących profili aluminiowych.
Jakie dokumenty poprosić od dostawcy przed odbiorem? Poproś o certyfikat materiałowy, protokół pomiarów pierwszej sztuki, deklarację zgodności i dokumentację powłok, jeśli były stosowane.
Czy norma wymaga konkretnego gatunku aluminium? Norma nie narzuca jednego gatunku, lecz określa wymagania dotyczące właściwości materiału. W specyfikacji warto wskazać konkretny stop i stan obróbki.
Jak często kalibrować przyrządy pomiarowe? Co najmniej zgodnie z zaleceniami producenta i lokalnymi procedurami jakości. W praktyce kalibracja raz na rok plus cykliczne kontrole wewnętrzne.
Co zrobić, gdy profil nie mieści się w tolerancjach? Ustal w umowie procedurę postępowania: korekta przez producenta, wymiana elementu lub ustalenie rabatu. Wprowadź analizę przyczyn i działania zapobiegawcze.
PN-EN 12020-2 to praktyczny przewodnik po wymaganiach dotyczących profili wytłaczanych z aluminium. Dostarcza ramy do ustalania wymagania techniczne profili architektonicznych, definiuje tolerancje wymiarowe, wskazuje metody i zasady pomiary jakości oraz wymogi dokumentacyjne. Wdrażając tę normę, warto przemyśleć procesy kontrolne, ustalić jasne kryteria odbioru i dbać o dokumentację partii. To podejście minimalizuje ryzyko reklamacji i zwiększa zaufanie inwestorów. Jeśli chcesz — zastosuj powyższe wskazówki w swojej specyfikacji i kontroli produkcji; to pewny sposób, by dostarczać trwałe i estetyczne rozwiązania alu-architektoniczne.
