Kontrola zgodności produkcji profili aluminiowych to zadanie wymagające wiedzy, systematyki i praktyki. Firmy produkujące wyroby z aluminium muszą łączyć normy, procedury pomiarowe oraz dobre praktyki produkcyjne, aby zapewnić powtarzalność wyrobów i minimalizować reklamacje. W tym artykule krok po kroku omówię, jak zidentyfikować obowiązujące normy PN‑EN, jak zaprojektować procedury odbioru, jakie techniki kontroli stosować oraz jak przygotować dokumentację i personel do pracy zgodnej z wymaganiami. Tekst zawiera praktyczne wskazówki, przykłady i checklisty, które przydadzą się zarówno menedżerowi jakości, jak i technikowi przy linii produkcyjnej. Zacznijmy od podstaw.
Zanim cokolwiek zmierzysz lub zapiszesz, trzeba wiedzieć, czego oczekiwać. Normy PN‑EN definiują wymagania dotyczące wymiarów, tolerancji, składu chemicznego, właściwości mechanicznych oraz zasad odbioru. Najczęściej używane dokumenty to serie PN‑EN 755 dotyczące profili ekstrudowanych oraz PN‑EN 12020 o tolerancjach wymiarowych. Znalezienie właściwych wersji wymaga sprawdzenia daty wydania i ewentualnych zmian oraz interpretacji przez Dział Jakości. W praktyce warto przygotować listę obowiązujących norm i utrzymywać ją w centralnym repozytorium dokumentów.
W zakładzie dobrym zwyczajem jest przypisanie odpowiedzialnych osób za konkretne normy. One monitorują aktualizacje PKN i informują o zmianach. Kolejny krok to mapowanie wymagań normy na specyfikację produktu. Nie wszystkie zapisy norm są konieczne do codziennego stosowania — część to opcje wyboru. To producent i klient ustalają zakres odbioru i metody badań. Przygotuj tabelę zgodności, w której do każdych wymagań normy przypiszesz sposób weryfikacji: pomiar, badanie laboratoryjne, ocena wizualna, dokumentacja producenta.
W praktyce: sprawdź numery norm, wersje i daty; zapisz, kto odpowiada; przetłumacz wymagania na procedury; poinformuj kierownictwo. Wszystko to ułatwia późniejsze audyty i procesy reklamacyjne.
Normy chemiczne (skład stopu) często odwołują się do specyfikacji producentów stopów i normy EN dotyczące wyrobów aluminiowych. Wymiary i tolerancje to zazwyczaj PN‑EN 12020‑2 oraz PN‑EN 755. Właściwości mechaniczne i metody badań będą wymienione w konkretnej części normy — np. pomiary twardości, próby rozciągania, wydłużenia. Podziel wymagania na trzy grupy i przypisz laboratorium lub metodę pomiarową do każdej z nich.
Korzystaj z serwisu Polskiego Komitetu Normalizacyjnego i monitoruj komunikaty. W praktyce warto prowadzić rejestr zmian z datami wdrożenia i wpływem na procesy produkcyjne. Gdy norma się zmienia, analizujesz wpływ na specyfikacje klientów i decydujesz o konieczności przeszkolenia personelu.
Dobrze zdefiniowane wymagania techniczne to fundament rzetelnej kontroli. Musisz określić: materiał (symbol stopu), tolerancje wymiarowe, klasę wykończenia powierzchni, warunki temperowania i wymagane badania. Dokumentacja powinna być jednoznaczna i dostępna dla produkcji oraz kontroli jakości. Karta techniczna produktu powinna zawierać odniesienia do norm PN‑EN, specyfikacje klienta oraz kryteria akceptacji.
W praktyce: opracuj specyfikacje techniczne dla każdego profilu. Zawieraj w nich rysunki z tolerancjami, dopuszczalne odchyłki geometrii, wymogi co do zadziorów i zanieczyszczeń powierzchni. Ustal częstotliwość kontroli oraz poziomy akceptowalności. Pamiętaj, że specyfikacja to żywy dokument — aktualizuj go przy zmianie procesu lub dostaw materiału.
Korzyści są namacalne: spójna dokumentacja zmniejsza spory z klientem, skraca czas odbioru i ułatwia wdrożenie procesu reklamacyjnego. Dobrym zwyczajem jest posiadanie wzorów kart kontroli i list kontrolnych dla linii produkcyjnej.
Zacznij od wyboru stopu aluminium zgodnego z normą. Określ, czy profil będzie dostarczany w stanie T6, T5 czy innym. Dla tolerancji użyj PN‑EN 12020‑2 i doprecyzuj wymagania na rysunkach technicznych. Powierzchnia — surowa, anodowana, lakierowana — powinna mieć opisyany dopuszczalny stopień wad powierzchniowych. Wzory zapisów: „anodowanie klasy AA, brak zarysowań większych niż x mm, tolerancja wymiaru ±0,2 mm”.
Dział jakości powinien przeanalizować specyfikacje klienta, zestawić je z normą i sporządzić harmonogram badań i plan kontroli. Dla każdej cechy przypisz metodę pomiarową, kryterium akceptacji i częstotliwość. To ułatwi komunikację z klientem i pokaże, że wykonujesz rzetelną kontrolę jakości profili aluminiowych.
Certyfikacja EN wymaga przygotowania systemu produkcji i dokumentacji. Najpierw zanalizuj wymagania normy i zakres certyfikacji, który Cię interesuje. Przygotuj procedury jakości, instrukcje kontroli i rejestry. Kluczowe elementy to: kontrola surowca, procesów obróbki, badania końcowe i system identyfikowalności partii. Zadbaj o kalibrację urządzeń i szkolenia personelu.
Proces audytu zewnętrznego zwykle obejmuje przegląd dokumentów, wizytę w zakładzie i ocenę sposobu prowadzenia badań. Przygotuj komplet dowodów: karty kontrolne, wyniki badań laboratoryjnych, zapisy kalibracji i szkolenia. Pamiętaj o ciągłości procesów i monitorowaniu wskaźników jakościowych. Koszty certyfikacji zależą od zakresu i wielkości zakładu; przygotuj budżet na audyt, poprawki i ewentualne badania potwierdzające.
Lista obejmuje: procedury jakości, instrukcje pracy, karty kontrolne, rejestry badań materiałowych, świadectwa zgodności dostawców stopów, zapisy kalibracji urządzeń pomiarowych, protokoły szkoleń i rejestry reklamacji. Dobre przygotowanie takich dokumentów skraca czas audytu. Audytorzy lubią widzieć logiczną strukturę dokumentów i łatwy dostęp do rejestrów.
Audyt przeprowadza jednostka certyfikująca. Etapy: wstępna ocena dokumentacji, audyt na miejscu, raport i ewentualne działania korygujące. Czas od zgłoszenia do otrzymania certyfikatu to najczęściej kilka tygodni do kilku miesięcy. Koszty zależą od zakresu i zwykle obejmują opłatę za audyt i wydanie certyfikatu oraz ewentualne koszty doradztwa. Przygotowanie wewnętrzne minimalizuje koszty dodatkowe.

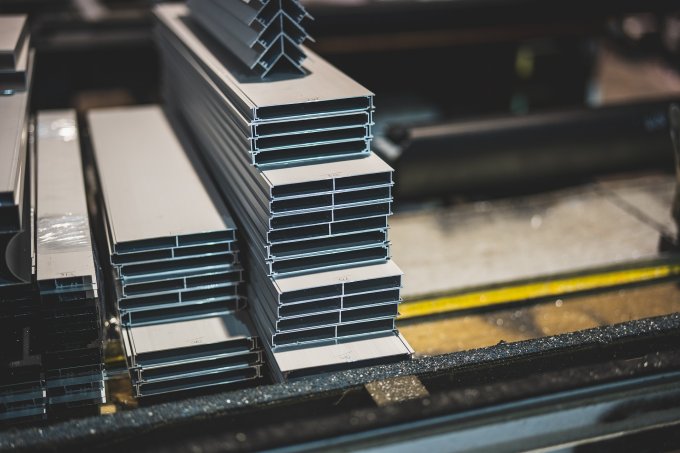

Testy wizualne to najprostsza i jednocześnie kluczowa metoda w kontroli profili. Ocenia się powierzchnię pod kątem rys, wtrąceń, odbarwień, zadziorów i innych wad widocznych gołym okiem. Aby wyniki były powtarzalne, zdefiniuj warunki oświetleniowe, odległość i kąty oglądu oraz wzorce akceptowalności. Szkolenia inspektorów oraz wzorce referencyjne zwiększają spójność oceny.
Przygotuj checklistę dla testów wizualnych i formę raportu: partia, numer, opis wady, zdjęcie, decyzja akceptacyjna. Dokumentuj każde odrzucenie i analizuj przyczyny. Często to one ujawniają problemy z ekstruderem, narzędziami lub czystością formy. Wprowadź system oznaczania wad i stopniowania ich wpływu na użyteczność profilu.
Procedura powinna zawierać: przygotowanie próbki, warunki oświetlenia (np. 500–1000 lx), metody oglądu, zapis wyników i sposób fotografowania defektu. Inspektor porównuje profil z wzorcem i wpisuje wynik do karty. W przypadku wątpliwości profil odstawia się do dalszych badań lub konsultacji z inżynierem.
Proste narzędzia to lampa z regulacją natężenia, lupa 5–10×, miarką i aparat do dokumentacji. Ważne jest jednolite, neutralne oświetlenie i tło. W zakładzie stosuje się stanowiska ze stałym oświetleniem i tablicami referencyjnymi.
Używaj standardowych form i zdjęć. Klasyfikacja powinna zawierać: kryterium (akceptowalne/odrzucone), typ wady, lokalizację i wpływ na funkcję. Zbieraj statystyki i analizuj trendy. To szybki sposób na wykrycie problemów procesowych.
Dokładne pomiary są sercem procesu kontroli. Dla geometrii profili stosuje się suwmiarki, mikrometry, mierniki trójwymiarowe (CMM) i profileprojectory. Wybór narzędzia zależy od dokładności wymaganej przez specyfikację. Kalibracja przyrządów i kwalifikacja operatorów są konieczne, by wyniki były wiarygodne.
Projektując plan pomiarów, określ kluczowe wymiary do kontroli, ich tolerancje i częstotliwość pomiarów. Dla produkcji seryjnej przyjęte metody kontroli statystycznej (SPC) zmniejszają liczbę pomiarów przy jednoczesnym utrzymaniu jakości. Dla partii pierwszych lub specjalnych zleceń wykonaj pełne pomiary 100% lub próbki rozbudowane.
Suwmiarki i mikrometry kalibruj co najmniej raz na rok, a przy intensywnym użyciu częściej. CMM i profileprojector wymagają serwisów zgodnie z zaleceniami producenta. Pomiary krytyczne powinny posiadać dowód kalibracji i listę zatwierdzonych operatorów.
Stwórz harmonogram: np. kontrola pierwszego wyrobu, losowe kontrole co określoną liczbę metrów lub sztuk, kontrola partii końcowych. Zdefiniuj progi alarmowe, które wymuszają korektę procesu. Prowadź zapisy i analizuj odchyłki; stosuj zasady ciągłego doskonalenia.
Badania mechaniczne (próby rozciągania, twardości) oraz analiza składu stopu są niezbędne do potwierdzenia zgodności z normami. Wiele wymagań normowych odwołuje się do wyników tych testów. Laboratorium wewnętrzne lub zewnętrzne powinno wykonywać testy zgodnie z procedurami PN‑EN i zapisywać raporty.
Metody analiz chemicznych to spektrometria OES lub XRF. OES daje dokładniejsze wyniki dla stopów aluminium i jest preferowana przy certyfikatach materiałowych. XRF jest szybka, użyteczna do kontroli przy dostawach, ale ma ograniczenia przy niskich stężeniach pierwiastków śladowych.
Typowe badania to próba rozciągania (określenie wytrzymałości na rozciąganie i wydłużenia), twardość (Vickers lub Brinell) oraz czasem badania zmęczeniowe. Normy podają wymagania minimalne i metody pomiaru. Wyniki należy porównać z zapisaną specyfikacją.
Dla potwierdzenia składu grubszych partii użyj OES. Do szybkich kontroli dostaw można stosować XRF, pamiętając o ograniczeniach. Zlecaj badania laboratoryjne przy: nowej dostawie stopu, podejrzeniu niezgodności, zmianie procesu temperowania lub na życzenie klienta.
Niezgodności pojawią się — liczy się sposób reakcji. System reklamacji i niezgodności powinien być prosty, szybki i mierzalny. Zapisuj przyczyny, wprowadź natychmiastowe działania korygujące i plan działań zapobiegawczych. Ustal kryteria segregacji partii i komunikacji z klientem.
Walidacja zmian procesowych i uruchomień serii oznacza testy wstępne, pełne pomiary i zatwierdzenie przez Dział Jakości. Walidacja jakości produkcji powinna zakończyć się formalnym raportem i zatwierdzeniem produkcji seryjnej.
Walidacja obejmuje: testy wymiarowe na reprezentatywnej próbce, badania mechaniczne i ocenę powierzchni. Kryterium sukcesu to zgodność z założoną specyfikacją w ustalonym procencie (np. 100% wymiarów krytycznych, brak defektów powyżej AQL). Wyniki dokumentuj w raporcie walidacyjnym.
Twórz zapisany protokół z wynikami, zdjęciami i podpisami odpowiedzialnych. Procedura zmiany procesu powinna wymagać zatwierdzenia menedżera jakości i produkcji. Tylko po pozytywnym raporcie walidacyjnym uruchamiasz produkcję seryjną.
Skuteczna kontrola zgodności produkcji profili aluminiowych z normami PN‑EN to połączenie wiedzy normatywnej, dobrych procedur i systematycznej pracy. Kluczem jest jasna dokumentacja, regularne szkolenia, kalibracja przyrządów oraz szybkie reagowanie na odchyłki. Wdrażając opisywane w artykule praktyki — od identyfikacji norm, przez testy wizualne, pomiary wymiarowe i badania laboratoryjne, aż po certyfikację EN i walidację jakości produkcji — zyskujesz powtarzalność, mniejsze koszty reklamacji i przewidywalność procesów.
Jak często wykonywać testy wizualne?
Najlepiej przy każdym wyjściu partii. Dla produkcji seryjnej stosuj stałe interwały kontrolne i kontrole pierwszej sztuki.
Kiedy zlecać badania OES zamiast XRF?
Gdy potrzebujesz wyższej dokładności i certyfikatu składu dla partii materiału.
Co zrobić przy wykryciu powtarzających się odchyłek wymiarowych?
Wstrzymaj produkcję, przeprowadź analizę przyczyn, skontroluj formę, narzędzia i temperatury procesu, wdroż działania korygujące i przeprowadź walidację po naprawie.
Czy certyfikacja EN jest konieczna?
Nie zawsze, ale daje przewagę konkurencyjną i ułatwia sprzedaż do wymagających klientów.
Jakie zapisy są najczęściej wymagane podczas audytu?
Karty kontrolne, dowody kalibracji, raporty badań materiałowych oraz zapisy szkoleń i reklamacji.
